簡要描述(shu)：先導(dao)(dao)式(shi)活(huo)塞(sai)(sai)減(jian)壓(ya)(ya)閥(fa)(fa)$r$n Y43H/Y型先導(dao)(dao)活(huo)塞(sai)(sai)式(shi)蒸汽減(jian)壓(ya)(ya)閥(fa)(fa)屬于先導(dao)(dao)活(huo)塞(sai)(sai)式(shi)減(jian)壓(ya)(ya)閥(fa)(fa)。由(you)(you)主閥(fa)(fa)和(he)導(dao)(dao)閥(fa)(fa)兩部分組(zu)成。主閥(fa)(fa)主要由(you)(you)閥(fa)(fa)座(zuo)、主閥(fa)(fa)盤、活(huo)塞(sai)(sai)、彈簧等零件組(zu)成。

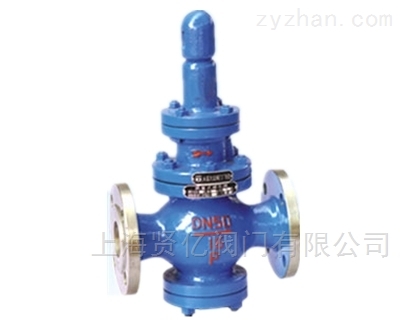

| 先導式活塞減壓閥 |
一(yi)、Y43H/Y型(xing)先導活塞式(shi)蒸汽減壓閥(fa)產品概述(shu)
Y43H/Y型先導(dao)(dao)活(huo)(huo)塞(sai)式蒸汽減(jian)壓(ya)(ya)(ya)閥(fa)(fa)(fa)屬于(yu)(yu)先導(dao)(dao)活(huo)(huo)塞(sai)式減(jian)壓(ya)(ya)(ya)閥(fa)(fa)(fa)。由(you)主(zhu)閥(fa)(fa)(fa)和導(dao)(dao)閥(fa)(fa)(fa)兩部分組(zu)成(cheng)。主(zhu)閥(fa)(fa)(fa)主(zhu)要由(you)閥(fa)(fa)(fa)座、主(zhu)閥(fa)(fa)(fa)盤、活(huo)(huo)塞(sai)、彈(dan)(dan)簧等(deng)零件組(zu)成(cheng)。導(dao)(dao)閥(fa)(fa)(fa)主(zhu)要由(you)閥(fa)(fa)(fa)座、閥(fa)(fa)(fa)瓣(ban)、膜(mo)片、彈(dan)(dan)簧、調(diao)節(jie)(jie)彈(dan)(dan)簧等(deng)零件組(zu)成(cheng)。通過(guo)調(diao)節(jie)(jie)調(diao)節(jie)(jie)彈(dan)(dan)簧壓(ya)(ya)(ya)力(li)(li)設定出(chu)口壓(ya)(ya)(ya)力(li)(li)、利(li)用(yong)膜(mo)片傳(chuan)感出(chu)口壓(ya)(ya)(ya)力(li)(li)變化，通過(guo)導(dao)(dao)閥(fa)(fa)(fa)啟閉驅動活(huo)(huo)塞(sai)調(diao)節(jie)(jie)主(zhu)閥(fa)(fa)(fa)節(jie)(jie)流(liu)部位過(guo)流(liu)面積的大小(xiao)，實(shi)現減(jian)壓(ya)(ya)(ya)穩壓(ya)(ya)(ya)功(gong)能(neng)。主(zhu)產品主(zhu)要用(yong)于(yu)(yu)蒸汽管路，起減(jian)壓(ya)(ya)(ya)穩壓(ya)(ya)(ya)作用(yong)。
二、Y43H/Y型先導活塞式蒸汽減壓閥主要技術(shu)參數和性能指標
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試(shi)驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
Zui高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出(chu)口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
壓力特(te)性偏差(cha)(Mpa)△P2P | GB12246-1989 | |||||
流量特(te)性(xing)偏差(Mpa)P2G | GB12246-1989 | |||||
Zui小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
滲漏量 | GB12245-1989 | |||||
*：殼(ke)體試驗不包括膜片、頂蓋
三、Y43H/Y型先導活塞(sai)式蒸汽減壓閥(fa)主要零(ling)件材(cai)料
零件名稱 | 零件材料 |
閥體閥蓋底蓋 | WCB |
閥座閥盤 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
四、Y43H/Y型先導活塞式蒸汽減壓閥主(zhu)要流量系數(Cv)：單(dan)位：mm
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350
|
先導式活塞減壓閥
