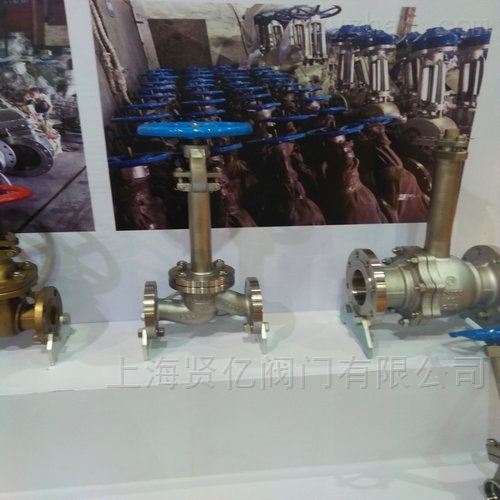

DJ41F-16P/25P/40P低溫截止閥產品特點
DJ41F-16P/25P/40P低溫截止閥用于(yu)液態天然氣(qi)的(de)管路系(xi)統，具有開關靈活(huo)，密封可(ke)靠(kao)的(de)特點。
DJ41F低溫截止閥主要零件材料
閥體、閥蓋：不銹鋼
閥桿、閥頂：不銹鋼
填料：PTFE
密封圈：PTFE或PCTFE
DJ41F低溫截止閥規格參數
公稱壓力（PN）：4.0MPa以及(ji)1.6MPa、2.5MPa、6.4MPa等
公(gong)稱通徑（DN):10mm~150mm、
適(shi)用溫度：-196℃~+80℃
適用介(jie)質：LO2、LN2、LAr、LNG、LC2H4等
連接形式：法蘭（JB/T81)
注意事項：氧氣禁油
外(wai)型(xing)尺寸與連接尺寸
產品型號 | DJ41F 低溫截止(zhi)閥 | 重量 | ||||||
通徑 | 尺寸(mm) |
| ||||||
A | H | h | D0 | RA | b | |||
20 | 90 | 400 | 200 | 100 | 25.5 | 8 | 6 | |
25 | 100 | 400 | 200 | 100 | 32.5 | 8 | 6.2 | |
32 | 110 | 468 | 204 | 120 | 38.5 | 10 | 10.5 | |
40 | 120 | 523 | 230 | 120 | 45.5 | 10 | 10.7 | |
50 | 150 | 523 | 230 | 120 | 57.5 | 15 | 17.8 | |
65 | 180 | 651 | 250 | 120 | 76.5 | 15 | 20.5 | |
80 | 210 | 736 | 320 | 160 | 89.5 | 15 | 32.1 | |
100 | 250 | 736 | 320 | 160 | 108.5 | 20 | 50.4 | |
125 | 300 | 1020 | 470 | 300 | 133.5 | 25 | 68.6 | |
150 | 350 | 1050 | 500 | 300 | 159.5 | 25 | 95.4 | |
200 | 430 | 1150 | 600 | 300 | 219.5 | 25 | 151.1 | |
