產品概述

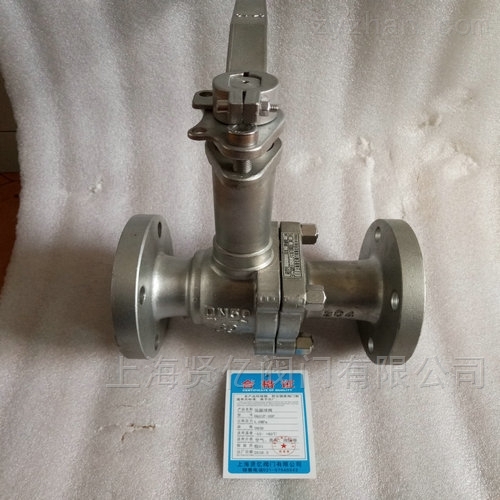

DQ41F-16P/25P/40P低溫球閥適(shi)用(yong)(yong)(yong)于低(di)溫(wen)(wen)(wen)液(ye)體貯(zhu)運設備的(de)(de)管(guan)理系統，具有開關靈活、密封可(ke)靠的(de)(de)特點，也可(ke)用(yong)(yong)(yong)于其他低(di)溫(wen)(wen)(wen)和深冷介(jie)質(zhi)(zhi)的(de)(de)管(guan)理系統。本產(chan)品(pin)主要用(yong)(yong)(yong)于輸出液(ye)態低(di)溫(wen)(wen)(wen)介(jie)質(zhi)(zhi)如乙(yi)烯、液(ye)氧、液(ye)氫、液(ye)化(hua)天然氣、液(ye)化(hua)石油產(chan)品(pin)等低(di)溫(wen)(wen)(wen)介(jie)質(zhi)(zhi)。DQ41F低(di)溫(wen)(wen)(wen)球閥(fa)適(shi)用(yong)(yong)(yong)于的(de)(de)管(guan)路上，用(yong)(yong)(yong)于截斷(duan)或(huo)接通管(guan)路中(zhong)的(de)(de)介(jie)質(zhi)(zhi)，選(xuan)用(yong)(yong)(yong)不同(tong)材質(zhi)(zhi)，可(ke)分別適(shi)用(yong)(yong)(yong)于不同(tong)的(de)(de)溫(wen)(wen)(wen)度和介(jie)質(zhi)(zhi)，zui低(di)工作溫(wen)(wen)(wen)度為-196℃。低(di)溫(wen)(wen)(wen)球閥(fa)的(de)(de)驅動方式為手(shou)動、蝸(gua)輪蝸(gua)桿傳動、氣動或(huo)電(dian)動。低(di)溫(wen)(wen)(wen)球閥(fa)一般采(cai)用(yong)(yong)(yong)法蘭連(lian)接，也可(ke)采(cai)用(yong)(yong)(yong)焊接連(lian)接。
工作原理
DQ41F-16P/25P/40P低溫球閥經過低(di)溫處理，將粗加工的零件置(zhi)于冷卻介質中數小時(shi)（12小時(shi)），以釋放(fang)應力，確(que)保材料的低(di)溫性能，保證加工尺寸(cun)，以防止閥門在低(di)溫工況時(shi)，因溫度變化造成變形(xing)而導致的泄漏(lou)。
產品特點
1、采用了在閥芯上開設減壓孔的構造。
2、閥桿是通過計(ji)算、試驗(yan)而得出的(de)長(chang)度。
3、墊片(pian)是使(shi)用(yong)了含有(you)具有(you)穩(wen)定密封(feng)性的陶瓷(ci)填充材(cai)料。
4、為了減少閥體的熱損失，為了保證閥門低溫下的使用，設計成重量輕、尺寸小的閥體。
5、長軸(zhou)閥有低溫(wen)(wen)流體(ti)流經的閥，采用長閥桿形式，可以避開外部熱的作用使壓蓋保持常溫(wen)(wen)，以防止蓋密封件的性能降低。
技術規范
設計依據 | GB |
設計標準 | GB12237-89 |
結構長度 | GB12221-89 |
連接法蘭 | GB/T 9113-2000 JB/T79-94 |
試驗和檢驗 | JB/T 9092-99 |
外型尺寸與連接尺寸：
產品型號 | DQ61F-40P低溫球(qiu)閥(低溫長(chang)軸(zhou)球(qiu)閥) | |||||||
產品代號 | 通徑 DN(mm) | 尺寸(mm) | ||||||
L | D | L1 | D1 | D2 | H | D0 | ||
561DQ15 | 15 | 100 | 13 | 10 | 18.5 | 34 | 180 | 160 |
561DQ20 | 20 | 115 | 18 | 12 | 25.5 | 40 | 220 | 220 |
561DQ25 | 25 | 130 | 23 | 12 | 32.5 | 48 | 230 | 220 |
561DQ32 | 32 | 180 | 28 | 12 | 38.5 | 62 | 310 | 250 |
561DQ40 | 40 | 200 | 35 | 12 | 48.5 | 70 | 320 | 300 |
561DQ50 | 50 | 220 | 45 | 15 | 57.5 | 82 | 400 | 320 |
561DQ65 | 65 | 250 | 57 | 15 | 76.5 | 100 | 420 | 380
|
