廠商性質：
所屬分類：低溫升壓閥
產品(pin)時間：2021-03-18

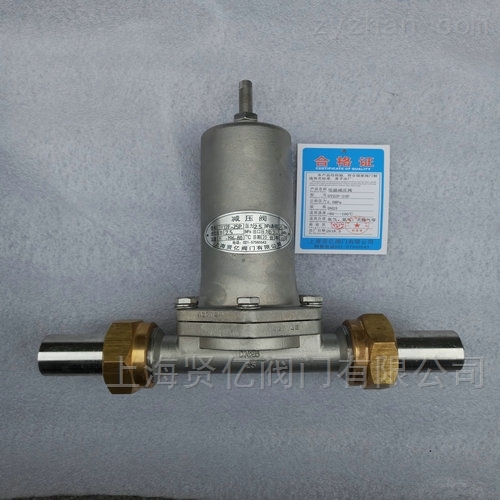

簡(jian)要描述：DY22F-25P/40P低溫(wen)降壓調(diao)節(jie)(jie)閥(fa) 低溫(wen)升壓閥(fa)由(you)氣動薄膜執行機構(gou)和(he)耐低溫(wen)的單(dan)、雙(shuang)座閥(fa)兩部分(fen)組成。由(you)調(diao)節(jie)(jie)器來的信(xin)號壓力(li)輸(shu)入氣動薄膜執行機構(gou)的氣室，產生推力(li)，通過連(lian)接桿件帶動閥(fa)芯，閥(fa)芯位置(zhi)的變化使閥(fa)的流通截面(mian)積變化，實現(xian)對介質流量(liang)的調(diao)節(jie)(jie)。
一、工作原理：
DY22F-25P/40P低溫降壓調節閥 低溫升壓閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
DY22F-25P/40P低溫(wen)降(jiang)壓調(diao)節閥(fa) 低溫(wen)升(sheng)壓閥(fa)頂(ding)部有調(diao)節螺(luo)(luo)母，當調(diao)節螺(luo)(luo)母順(shun)時(shi)針擰緊時(shi)，此(ci)閥(fa)閥(fa)后(hou)壓力越高(gao)。
二、主要技術參數：
閥體材質：CF8（不銹鋼304）
膜片材質：QSn6.5-0.1
彈簧材質：S30210
主要封件：PTFE+MOS2
設計溫度：-196℃~+80℃
適用介(jie)質(zhi)：LNG、LO2液氧、LN2液氮(dan)、LAr液氬(ya)
三、主要尺寸：
| 型號 | 規格 | L | D | D0 | H | d | 重量 |
| DY22F-25P-DN10 | 10 | 155 | 14.5 | 6 | 150 | 10 | 2.5 |
| DY22F-25P-DN15 | 15 | 190 | 18.5 | 8 | 165 | 15 | 3.3 |
| DY22F-25P-DN20 | 20 | 200 | 25.5 | 10 | 185 | 20 | 5.1 |
| DY22F-25P-DN25 | 25 | 210 | 28.5 | 12 | 190 | 25 | 7.0 |
| DY22F-25P-DN32 | 32 | 260 | 38.5 | 13 | 250 | 32 | 9.5 |
| DY22F-25P-DN40 | 40 | 260 | 45.5 | 14 | 250 | 40 | 10.2 |
